Szczegóły Produktu:
|
| Gwarancja: | 1 rok na ramię wysięgnika | Kolor: | Żółty, czarny, opcjonalny |
|---|---|---|---|
| Częściowe imię: | Siłownik wysięgnika/ramienia/łyżki | Zapewniona obsługa posprzedażna: | Całodobowe wsparcie online |
| Stan: | 100% nowy | Pojemność łyżki (m3): | 0,6 m³ |
| Cylinder kubełkowy: | 20 t | Nie wliczone: | Cylinder drążkowy, przeciwwaga |

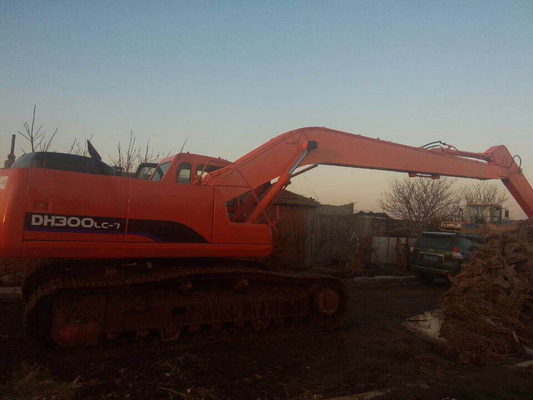

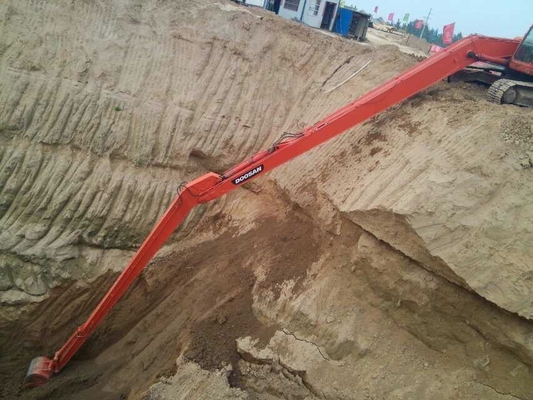

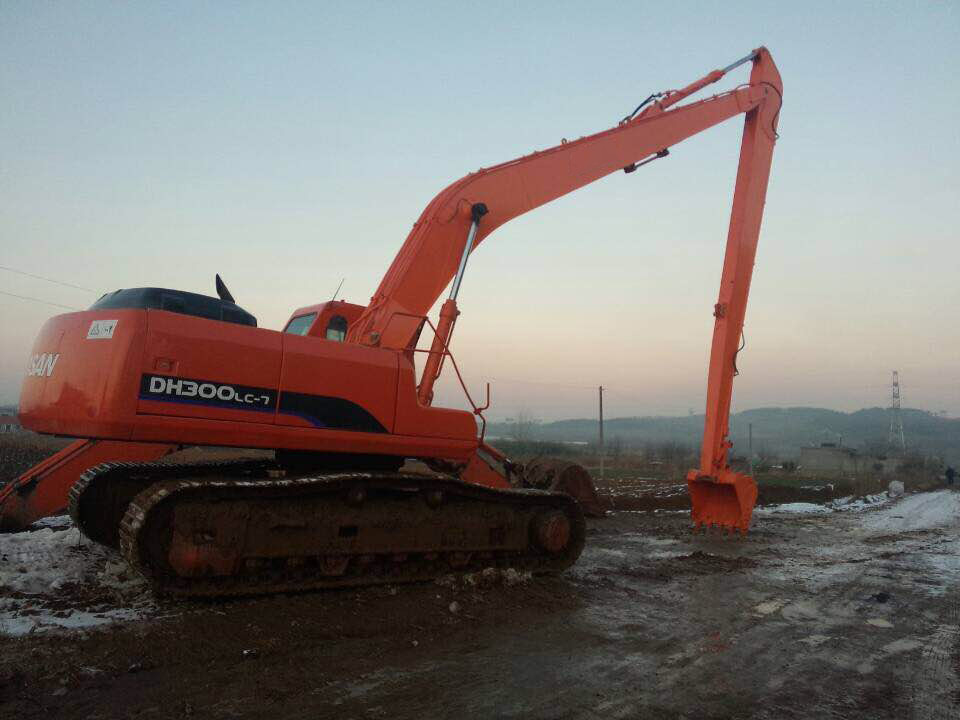

| Podkreślić: | DX300 Doosan Long Reach,19m Doosan Long Reach,Doosan DX300 Long Reach Wysięgniki koparki |
||
Schemat symulacji zasięgu 20M
Parametry wysięgnika koparki o długości 20 metrów
| Tona koparki | Długość całkowita (mm) | (A) Wysięgnik (mm) | (B) Ramię (mm) | Maksymalny promień kopania (mm) | Maksymalna głębokość kopania (mm) | Maksymalna wysokość rozładunku (mm) | Maksymalna wysokość kopania (mm) | Objętość łyżki (cbm) | Cylinder (tona) |
| 11-15T | 13000 | 7250 | 5750 | 11200 | 9000 | 7550 | 9350 | 0,15-0,3 | 12T |
| 20-25T | 15400 | 8220 | 7180 | 14500 | 11300 | 10400 | 12600 | 0,4-0,6 | 12T |
| 20-30T | 18000 | 10000 | 8000 | 17300 | 13000 | 17200 | 14000 | 0,4-0,7 | 12T |
| 35-40T | 20000 | 11000 | 9000 | 19200 | 14900 | 12900 | 15200 | 0,6-1,2 | 12T |
| 40-45T | 22000 | 12000 | 10000 | 21300 | 16000 | 14000 | 17000 | 0,5-1 | 20T |
| 40-50T | 24000 | 13000 | 11000 | 23000 | 17900 | 15200 | 18100 | 0,5-1,1 | 20T |
01 Użyj materiału Q355B,
02 Przyjmuje precyzyjny stalowy rurociąg
03 Zastosuj dużą podstawę ramienia ze stopu miedzi
04 Dwie warstwy zgrzewane rowkiem, aby zapewnić
05 Podwójna kontrola jakości przed wyjazdem
06 Tolerancja wielkości pozycji w granicach 1 mm
07 Kąt wysięgnika i ramienia może osiągnąć 163°
Tolerancja w granicach 5-10um, zapewnij dokładność otworu
P1: Dlaczego nie uwzględnić w planie siłowników wysięgnika i ramienia?
A1: Po pierwsze, całe długie ramię się wydłuża, ale wysięgnik tylko wydłuża się od środkowego rękawa do końca, więc można użyć oryginalnego wysięgnika i cylindra ramienia.Po drugie, użycie oryginalnych części może zaoszczędzić na kosztach.
P2: Jak długie jest ramię wysięgnika, z którym można skonfigurować min koparkę?Czy konieczne jest zwiększenie przeciwwagi?
A2.Ogólnie rzecz biorąc, najdłuższe ramię koparki 30-40 sugeruje, że ma 8 metrów, może skonfigurować łyżkę 0,1 cbm, bez potrzeby dodatkowej przeciwwagi.Sugeruje się, że najdłuższe ramię koparki 55 ma 12 metrów, można skonfigurować łyżkę 0,1-0,15 cbm, potrzeba 0,5 tony dodatkowej przeciwwagi.Najdłuższe ramię koparki 60-80 sugeruje długość 12 metrów, można skonfigurować łyżkę 0,15-0,25 cbm, potrzeba 0,5-0,7 tony dodatkowej przeciwwagi.
Nie zaleca się przedłużania ramienia wysięgnika do jak największej długości, ponieważ koparka jest łatwa do chlupotania.
Nie wahaj się z nami skontaktować w celu uzyskania szczegółowych informacji, dziękuję!
